회의실 옆자리의 스피커 소리, 매장 안내 방송, 전시장의 겹치는 오디오 가이드 — 우리는 매일 원하지 않는 소리에 노출됩니다. 소리는 필요하지만 소음은 필요 없습니다. 이 오래된 딜레마를 정면으로 해결하는 기술이 있습니다. 바로 지향성 스피커(Directional Speaker)입니다.
이 글은 「지향성 스피커의 과학」 시리즈의 첫 번째 편입니다. 초음파와 파라메트릭 어레이(Parametric Acoustic Array)라는 물리학을 바탕으로, 소리를 빛처럼 '조준'하는 기술을 기초부터 차근차근 다룹니다.
일반 스피커는 '전구'다

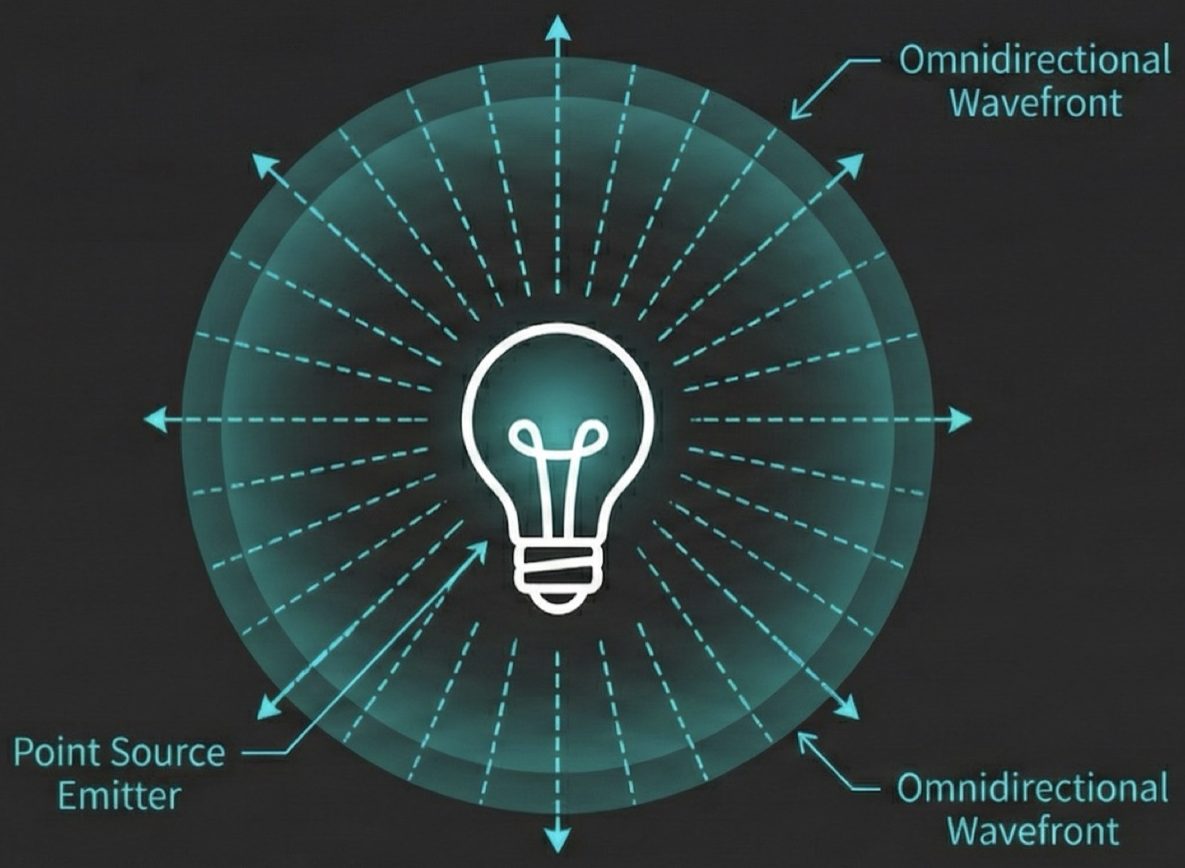

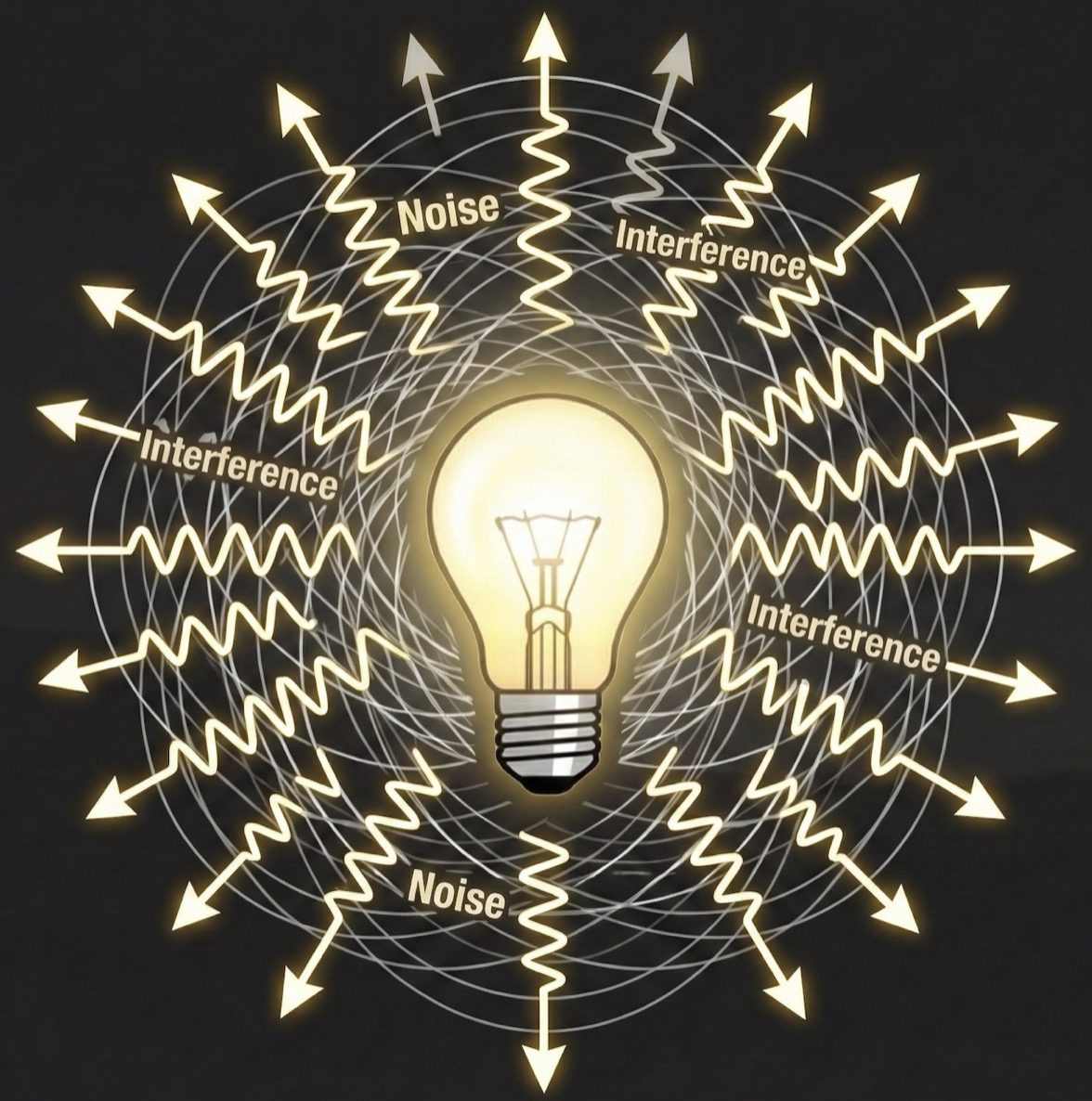

일반 스피커를 빛에 비유하면 전구입니다. 전구가 모든 방향으로 빛을 퍼뜨리듯, 일반 스피커는 소리 에너지를 사방으로 방사합니다. 음향학에서는 이를 점음원(Point Source) 방식이라고 부릅니다.
점음원의 숙명은 역제곱 법칙입니다. 에너지가 구면 위로 고르게 퍼지므로, 거리가 2배가 되면 같은 에너지가 4배 넓은 면적에 흩어집니다. 음압으로는 절반, 데시벨로는 거리가 2배마다 6dB씩 떨어진다는 뜻입니다. 스피커 1m 앞에서 80dB로 들리던 소리는 2m에서 74dB, 4m에서 68dB, 8m에서 62dB가 됩니다. 멀리 있는 사람에게 제대로 들리게 하려면 가까이 있는 사람에게는 그만큼 과하게 틀어야 합니다.
에너지가 모든 방향으로 퍼지면 세 가지 문제가 생깁니다.
- 소음 공해 — 소리가 원치 않는 공간까지 도달해 주변 사람에게는 그저 소음이 됩니다.
- 프라이버시 침해 — 나에게만 필요한 안내·알림이 모두에게 들립니다.
- 전달력 저하 — 거리가 멀어질수록 음압이 급격히 감쇠해, 정작 들어야 할 사람에게는 흐릿하게 도달합니다.
소리의 '손전등'을 상상해 보셨나요

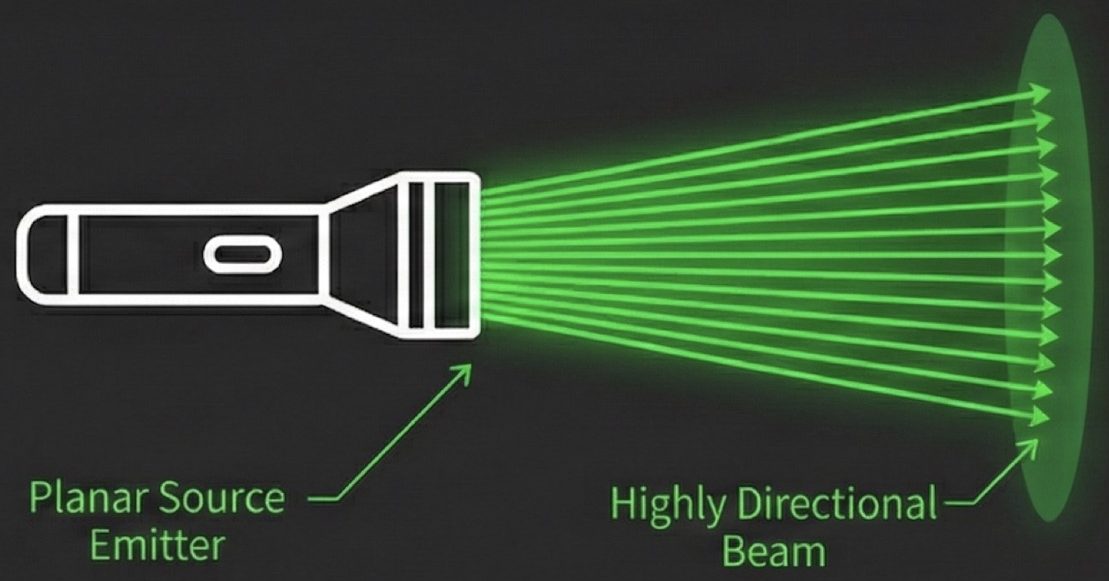

같은 빛이라도 손전등은 다릅니다. 에너지를 한 방향으로 모아 원하는 곳만 비춥니다. 지향성 스피커가 하는 일이 정확히 이것입니다. 소리를 면음원(Planar Source) 방식으로 좁은 빔에 모아, 레이저처럼 특정 방향으로만 쏘아 보냅니다. 조준된 방향 밖은 조용합니다.
'소리를 빛처럼 다룬다'는 표현은 과장이 아닙니다. 다만 이 문장에는 함정이 하나 숨어 있습니다. 들리는 소리는 애초에 조준할 수 없다는 것입니다. 왜 그런지가 이 기술 전체의 출발점입니다.
왜 하필 초음파인가 — 파장과 구경의 문제
파동을 좁은 빔으로 모을 수 있느냐는 내보내는 면의 크기(구경)가 파장의 몇 배인가로 결정됩니다. 구경이 파장보다 훨씬 크면 파동은 곧게 나아가고, 구경이 파장과 비슷하거나 작으면 파동은 가장자리에서 크게 휘어져(회절) 사방으로 퍼집니다. 손전등이 빛을 모을 수 있는 이유도 같습니다 — 가시광 파장은 0.0005mm인데 렌즈는 수십 mm이니, 구경이 파장의 수만 배입니다.
소리로 같은 계산을 해 보면 사정이 전혀 다릅니다. 상온(20℃) 공기에서 음속은 약 343m/s이므로 파장은 다음과 같습니다.
| 주파수 | 파장 | 30cm 구경이면 파장의 몇 배 | 지향성 |
|---|---|---|---|
| 100Hz (저음) | 3.43m | 0.09배 | 사실상 전 방향 |
| 1kHz (사람 목소리) | 34.3cm | 0.9배 | 거의 전 방향 |
| 20kHz (가청 상한) | 1.7cm | 17배 | 어느 정도 지향 |
| 40kHz (초음파) | 8.6mm | 35배 | 좁은 빔 |
표가 말하는 바는 분명합니다. 우리가 실제로 듣고 싶은 소리 — 목소리, 음악 — 의 파장은 수십 cm에서 수 m입니다. 이걸 곧게 쏘려면 스피커 면이 몇 미터씩 되어야 합니다. 벽 한 면을 통째로 스피커로 만들지 않는 한 불가능합니다.
그래서 발상을 뒤집습니다. 들리는 소리를 조준하는 대신, 조준할 수 있는 초음파에 소리를 실어 보내고, 공기 스스로 그 소리를 되살리게 하는 것입니다. 공기는 음압이 아주 클 때 완벽한 스프링처럼 굴지 않습니다. 이 미세한 비선형성 때문에, 초음파 빔이 지나간 자리에서 실려 있던 소리 성분이 저절로 복원됩니다. 초음파 빔이 곧게 나아가므로 그 안에서 태어난 가청음도 빔의 모양을 그대로 물려받습니다. 이것이 파라메트릭 어레이이며, 시리즈 6·7편에서 수식까지 파고듭니다.

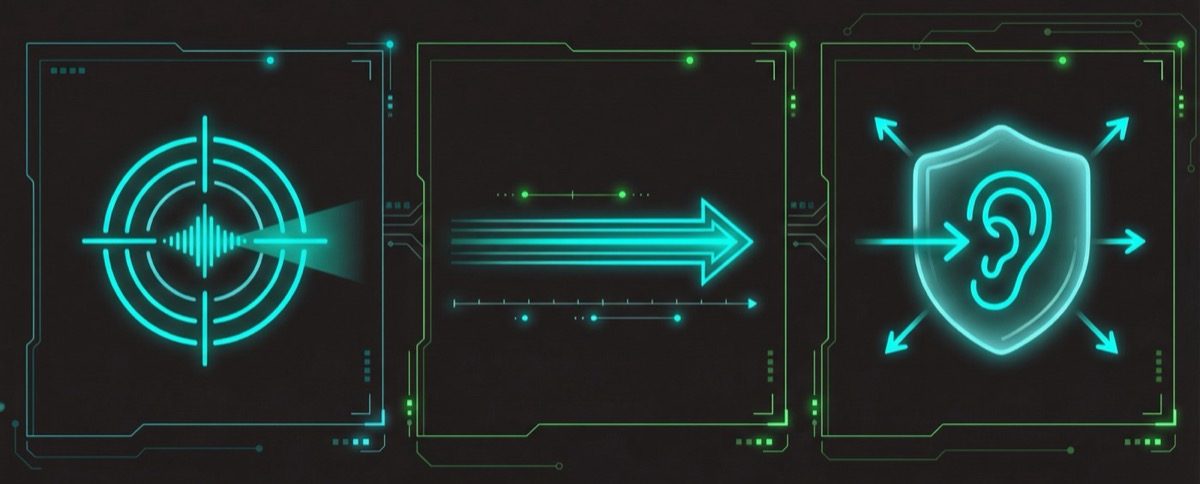

핵심 특성 세 가지 — 정밀함, 명료함, 프라이버시
1. 고도의 지향성
소리가 옆으로 새지 않고, 조준한 방향의 '소리존(Sound Zone)' 안에만 전달됩니다. 한 공간 안에 서로 다른 소리 구역을 만들 수 있다는 뜻입니다. 옆으로 새는 양이 적다는 것은 곧 한 방에서 여러 콘텐츠를 동시에 틀어도 서로 간섭하지 않는다는 뜻이기도 합니다.
2. 원거리 명료도
에너지가 퍼지지 않고 빔에 담겨 나아가므로 일반 스피커보다 거리에 따른 음압 감쇠가 완만합니다. 앞서 본 6dB 규칙이 빔 내부에서는 크게 완화됩니다. 조건에 따라 수십 m 거리까지 선명한 전달이 가능합니다.
3. 소음 공해 해결과 프라이버시
특정한 사람에게만 정보를 전달하므로 주변 사람에게 불쾌감을 주지 않습니다. 반대로, 듣는 사람 입장에서는 '나에게만 들리는 소리'가 됩니다 — 헤드폰 없이 얻는 청취 프라이버시입니다.
일반 스피커와 무엇이 다른가
| 항목 | 일반 스피커 | 지향성 스피커 |
|---|---|---|
| 음원 방식 | 점음원 — 구면파 | 면음원 — 빔 |
| 실제로 내보내는 것 | 가청음(20Hz~20kHz) | 초음파 반송파(수십 kHz) |
| 소리가 만들어지는 곳 | 진동판 표면 | 빔이 지나가는 공기 중 |
| 거리 감쇠 | 거리 2배마다 6dB | 빔 내부에서는 훨씬 완만 |
| 지향각 | 수십~180° | 수~수십° |
| 강점 | 넓은 대역·높은 음질·저비용 | 공간 분리·프라이버시·원거리 |
| 약점 | 소음 유출·간섭 | 저역 부족·왜곡·공기 흡수 |
비슷해 보이는 기술들과의 차이
"소리를 한쪽에만 들리게 한다"는 목표에 다가가는 방법은 이것 하나가 아닙니다. 오히려 혼동되기 쉬운 이웃 기술이 여럿 있어서, 무엇이 다른지를 짚어 두면 이 기술의 자리가 분명해집니다.
| 방식 | 기본 원리 | 지향 가능한 대역 | 장비 크기 | 결정적 한계 |
|---|---|---|---|---|
| 파라볼릭 반사판 | 가청음을 곡면으로 반사·집속 | 중·고역만 | 매우 큼 | 파장이 긴 저역은 여전히 못 모음 |
| 가청대역 스피커 어레이 | 여러 스피커의 위상차로 빔 형성 | 중·고역 위주 | 큼 — 구경이 파장에 비례 | 저역을 조준하려면 배열이 수 m 필요 |
| 사운드 마스킹 | 소음을 덮는 소리를 더함 | 해당 없음 | 작음 | 조용해지는 게 아니라 총 소음이 늘어남 |
| 근접 스피커(헤드레스트·넥밴드) | 귀 가까이 두어 음량을 낮춤 | 전 대역 | 작음 | 조준이 아니라 거리로 푸는 방식 — 이동 불가 |
| 초음파 파라메트릭 | 초음파에 실어 보내고 공기가 복원 | 중·고역(저역 취약) | 얇은 패널 | 왜곡·공기 흡수·저역 부족 |
표에서 읽히는 공통점이 하나 있습니다. 어떤 방식으로도 저음은 조준되지 않는다는 것입니다. 파장이 수 미터인 파동을 사람 크기의 장치로 가두는 방법은 물리적으로 없습니다. 그래서 "개인화된 소리"를 표방하는 모든 기술은 결국 음성과 중·고역에서 승부합니다.
차이는 어디서 갈릴까요. 반사판과 가청대역 어레이는 구경을 키워 지향성을 삽니다. 사운드 마스킹은 지향이 아니라 은폐이므로 방향이 다른 해법입니다. 근접 스피커는 조준 대신 거리를 씁니다. 그리고 초음파 파라메트릭만이 파장 자체를 바꿔 문제를 우회합니다 — 조준할 수 없는 소리를 조준할 수 있는 소리에 얹는다는 점에서, 접근 방식이 근본적으로 다릅니다.
60년의 계보 — 시작은 바닷속이었다
이 기술은 공기가 아니라 물에서 태어났습니다. 1963년, 강한 초음파 두 줄기가 같은 방향으로 진행하면 매질의 비선형성 때문에 두 주파수의 차이에 해당하는 새로운 파동이 생겨나며, 그렇게 태어난 저주파가 원래 빔의 좁은 지향성을 물려받는다는 이론이 발표됩니다. 소나에서 오랫동안 풀지 못한 숙제 — 낮은 주파수를 쓰면서도 좁은 빔을 얻는 문제 — 를 정면으로 푼 결과였습니다.
1965년에는 진폭 변조된 초음파가 스스로 원래 신호를 복원한다는 자기복조(self-demodulation) 관계식이 정리됩니다. 복조된 소리가 변조 포락선의 2차 미분에 비례한다는 이 결과는, 뒤에 신호처리로 왜곡을 잡는 모든 기법의 출발점이 됩니다(12~14편).
공기 중으로 넘어온 것은 1983년입니다. 진폭 변조한 초음파를 트랜스듀서 배열로 공기에 쏘아 가청음을 만드는 스피커 구조가 논문으로 제시됩니다. 물보다 비선형성이 훨씬 크지만 흡수도 심한 공기에서, 이 방식이 실제로 동작한다는 것을 보인 실험이었습니다. 이후 1980년대 말부터 지향성 스피커 구조에 대한 특허가 나오기 시작했고, 1990년대 후반 초음파 반송파를 헤테로다인시켜 가청음을 얻는 방식이 특허로 정리되면서 상용 제품군이 등장합니다.
오해와 한계 — 만능이 아니다
'조용한 곳에 소리만 꽂아 넣는다'는 설명은 매력적이지만, 물리는 공짜를 주지 않습니다. 이 기술에는 분명한 대가가 따릅니다.
- 공기가 초음파를 빠르게 먹는다 — 대기 흡수는 주파수의 제곱에 가깝게 커집니다. 20℃·습도 50% 조건을 국제표준 계산식(ISO 9613-1)에 넣으면 100Hz는 미터당 0.0003dB인 반면 40kHz는 미터당 약 1.3dB입니다. 4천 배가 넘습니다. 10m를 가면 반송파만으로 13dB가 사라진다는 뜻이고, 이것이 사거리를 결정하는 첫 번째 벽입니다.
- 벽에 닿으면 지향성이 풀린다 — 빔이 단단한 표면에 부딪히면 그 지점이 새로운 음원처럼 굴어 사방으로 퍼집니다. 조준 자체보다 무엇에 조준하는가가 설계의 절반입니다.
- 왜곡이 원리에 내재한다 — 소리를 만드는 메커니즘이 비선형이므로 왜곡도 원리적으로 함께 생깁니다. 일반 스피커의 왜곡은 '부품이 부족해서' 생기지만, 여기서는 '작동 원리 그 자체'에서 나옵니다. 그래서 신호처리가 부가 기능이 아니라 필수 부품입니다.
- 저역이 약하다 — 복조 효율이 변조 포락선의 2차 미분에 비례하므로 낮은 주파수일수록 불리합니다. 음성 안내에는 충분하지만 음악 재생에는 제약이 큽니다.
- 음압을 무한정 올릴 수 없다 — 변환 효율이 낮아 원하는 가청 음압을 얻으려면 초음파 음압을 크게 키워야 하는데, 초음파 노출 자체에 권고 기준이 있습니다. 설계는 늘 이 상한 안에서 이뤄집니다.
이 시리즈에서 계속 만나게 될 다섯 개의 숫자
앞으로 열세 편이 더 이어집니다. 그 사이 몇 개의 값이 계속 되돌아오는데, 미리 한자리에 모아 두면 나중에 길을 잃지 않습니다. 지금 외울 필요는 없고, 나중에 다시 만났을 때 "아, 그 숫자" 하고 알아보기만 하면 됩니다.
| 값 | 무엇인가 | 어디서 오는가 | 무엇을 결정하는가 |
|---|---|---|---|
| 8.6mm | 40kHz 초음파의 공기 중 파장 | 음속 343m/s ÷ 40,000Hz | 빔폭, 소자 크기, 배열 간격 — 사실상 전부 |
| 1.3dB/m | 40kHz의 공기 흡수 계수 | 대기 흡수 표준 계산식(20℃·습도 50%) | 사거리의 상한 |
| −43dB | 압전 세라믹에서 공기로 넘어가는 에너지 비율 | 두 매질의 음향 임피던스 차 | 변환 효율, 정합층 설계의 필요성 |
| 12dB/oct | 저역으로 갈수록 잃는 기울기 | 복조음이 포락선 제곱의 2차 미분에 비례 | 음악에 약하고 음성에 강한 이유 |
| λ/2 | 배열 소자 사이의 최대 간격 | 공간 앨리어싱 조건 | 조향 가능 각도, 소자 개수 |
다섯 값이 가리키는 방향은 하나입니다. 이 기술의 성능은 재료나 회로가 아니라 파장이 정한다는 것입니다. 파장이 8.6mm라서 배열 간격이 4.3mm 이하여야 하고, 그래서 소자가 수백 개 필요하며, 파장이 짧아 흡수가 커서 사거리가 미터 단위에 묶입니다. 앞으로 어떤 편에서 어떤 이야기가 나오든, 막히면 파장으로 돌아오면 대개 풀립니다.
이 기술이 답이 아닌 경우
새 방식을 검토할 때 가장 빨리 판가름 나는 것은 "쓸 수 있는가"가 아니라 "쓰지 말아야 하는가"입니다. 앞 절의 한계가 물리의 언어였다면, 여기서는 그 물리가 현장에서 어떤 모습으로 나타나는지를 상황별로 옮겨 놓습니다. 아래 다섯 가지 중 하나라도 해당한다면 지향성 스피커는 대개 잘못된 선택이며, 무리해서 적용하면 도입 후에 문제가 드러납니다.
| 이런 상황이라면 | 왜 맞지 않는가 | 대신 무엇을 쓰는가 |
|---|---|---|
| 넓은 면적을 고르게 채워야 할 때 | 빔은 좁은 영역만 채웁니다. 면적을 덮으려면 대수가 면적에 비례해 늘어나고, 빔과 빔 사이에는 소리가 뚝 끊기는 틈이 남습니다 | 천장에 분산 배치한 일반 스피커 |
| 저역이 콘텐츠의 핵심일 때 | 복조 효율이 낮은 주파수로 갈수록 급격히 떨어집니다(앞 표의 12dB/oct). 음악의 기초음과 타격감이 먼저 사라집니다 | 일반 스피커에 저역 전용 유닛 병용 |
| 청취자가 계속 움직일 때 | 소리존을 벗어나는 순간 소리가 사라집니다. 걸어 다니는 관람객에게는 자꾸 끊기는 안내가 됩니다 | 귀 가까이 두는 착용형, 또는 청취자를 따라 빔을 조향하는 구성 |
| 좁고 단단한 실내 | 빔이 벽·유리·바닥에서 되튀면 그 지점이 새 음원처럼 굴어 지향성이 무너집니다 | 흡음 마감을 함께 하거나, 조준을 포기하고 일반 스피커 |
| 원가·소비전력이 최우선인 대량 설치 | 수백 개의 트랜스듀서와 변조·증폭단이 필요해, 같은 음압을 내는 일반 스피커보다 구성이 무겁습니다 | 일반 스피커 |
여기에 하나를 더 보탠다면 '조용하게 만들어 주는 장치'로 기대될 때입니다. 이 기술은 이미 존재하는 소음을 줄이지 못합니다. 새로 내보내는 소리가 옆으로 덜 새게 할 뿐입니다. 시끄러운 공간을 조용하게 만드는 일은 흡음·차음·능동소음제어의 몫이고, 지향성 스피커는 그 반대편 — 소리를 더하되 덜 퍼지게 하는 쪽 — 에 서 있습니다. 이 구분을 놓치면 요구사항 자체가 처음부터 어긋납니다.
뒤집어 읽으면 이 표는 그대로 적합 조건표가 됩니다. 실내, 몇 미터 안쪽, 음성 위주, 청취자가 대체로 한자리에 머무는 곳 — 이 네 가지가 겹치는 자리에서 이 기술은 다른 어떤 방식보다 깔끔하게 문제를 풉니다. 네 조건에서 멀어질수록 얻는 것보다 치르는 대가가 빠르게 커진다는 점을, 검토 초기에 미리 계산해 두는 편이 낫습니다.
어디에 쓰일 수 있을까
전시장의 작품별 오디오 가이드, 횡단보도·플랫폼의 방향성 안전 안내, 매장 진열대 앞 타깃 광고, 사무실의 개인 알림까지 — 소리를 '조준'할 수 있게 되는 순간 응용은 공간의 수만큼 늘어납니다. 앞서 본 한계 때문에 실내·중근거리·음성 위주가 가장 잘 맞는 조합이며, 활용 사례는 시리즈 3편에서 자세히 다룹니다.
시리즈 안내
「지향성 스피커의 과학」은 아래 순서로 이어집니다. 소리의 기초 물리부터 초음파, 비선형 음향, 빔포밍, 트랜스듀서 하드웨어, 디지털 신호처리까지 — 하나의 제품이 만들어지는 전체 기술 스택을 따라갑니다.
- 지향성 스피커란 무엇인가 — 소리의 손전등 (이번 편)
- 들리지 않는 소리에 소리를 싣다 — 동작 원리 첫걸음
- 지향성 스피커 활용 사례 — 전시·안전·리테일·오피스
- 초음파란 무엇인가 — 정의·종류·전파 특성
- 이후: 파라메트릭 어레이(PAA), 빔포밍, 압전 트랜스듀서, 나이퀴스트, 변조, 신호처리
이 시리즈는 초음파 지향성 음향 기술을 직접 연구·정리한 자체 강의 자료를 블로그 형식으로 재구성한 것입니다. 도판은 해당 자료에서 발췌했습니다.
참고 자료
- P. J. Westervelt, "Parametric Acoustic Array," JASA 35(4), 535 (1963) : 파라메트릭 어레이 이론의 원전 — 비선형 상호작용으로 차주파수 파동이 생성된다는 결과
- H. O. Berktay, "Possible exploitation of non-linear acoustics in underwater transmitting applications," JSV 2(4), 435 (1965) : 복조음이 변조 포락선의 2차 미분에 비례한다는 자기복조 관계식
- M. Yoneyama et al., "The audio spotlight: An application of nonlinear interaction of sound waves to a new type of loudspeaker design," JASA 73(5), 1532 (1983) : 공기 중 파라메트릭 스피커의 최초 구현 실험
- Parametric Acoustic Array and Its Application in Underwater Acoustic Engineering (오픈액세스 리뷰) : 수중 음향에서 출발한 파라메트릭 어레이의 이론·응용 정리
- US 4,823,908 — Directional loudspeaker system : 초기 지향성 스피커 구조 특허
- US 5,889,870 — Acoustic heterodyne device and method : 초음파 반송파의 헤테로다인으로 가청음을 얻는 방식 특허
- Sound from ultrasound — Wikipedia : 초음파로 가청음을 만드는 기술 전반의 개관
- Inverse-square law — Wikipedia : 점음원의 거리 2배당 6dB 감쇠 근거
- H. E. Bass et al., "Atmospheric absorption of sound: Further developments," JASA 97(1), 680 (1995) : 국제표준 ISO 9613-1의 흡수 계수식 — 본문의 100Hz 0.0003dB/m · 40kHz 약 1.3dB/m 계산 근거
- Diffraction — Wikipedia : 구경 대비 파장이 클수록 파동이 퍼지는 회절 현상
- Beamforming — Wikipedia : 배열 소자의 위상차로 빔을 만드는 방식 — 비교표의 가청대역 어레이
- Sound masking — Wikipedia : 소리를 더해 소음을 덮는 방식 — 지향과 대비되는 접근
